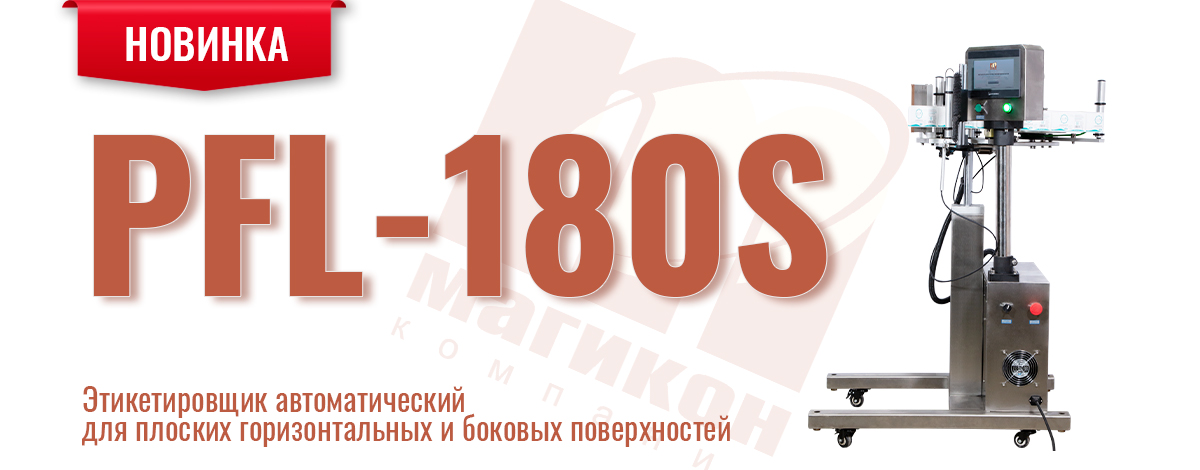

PFL-180S: универсальный автоматический этикетировщик для вашего производства

Введение

Автоматизация упаковочных процессов — одно из ключевых направлений для современных производственных предприятий. Операция нанесения этикетки на упаковку кажется простой лишь на первый взгляд. В условиях высокой производительности, когда через линию проходит несколько сотен упаковок в час, ручное наклеивание становится неэффективным, приводящим к ошибкам и снижению темпа выпуска продукции действием.

Автоматический этикетировщик PFL-180S, разработанный компанией MAGIKON, создан именно для таких задач. Эта машина предназначена для нанесения самоклеящихся этикеток на плоские верхние (горизонтальные) и боковые поверхности различной тары: коробок, ящиков, подарочных упаковок, пластин, блоков и прочих изделий с подходящими параметрами.

Конструкция и материалы

Этикетировщик PFL-180S выполнен в напольном исполнении. Корпус и несущие элементы изготовлены из пищевого алюминиевого профиля. Такой выбор материалов не случаен: алюминиевый профиль обеспечивает лёгкость конструкции при сохранении жёсткости, а также гарантирует повышенную коррозионную стойкость.

Габаритные размеры установки составляют 120 × 70 × 100 см. Масса — 180 кг. Для подключения к электросети требуется стандартное напряжение 220 В частотой 50 Гц. Потребляемая мощность — всего 500 Вт, что делает машину энергоэффективным решением для непрерывного производства.

Устройство подачи и нанесения этикеток

В основе работы PFL-180S лежит рулонная подача самоклеящейся этикетки. Машина совместима с рулонами, имеющими внутренний диаметр втулки 76 мм и наружный диаметр до 350 мм. Ширина используемой этикетки может варьироваться от 20 до 150 мм — это покрывает подавляющее большинство стандартных форматов промышленной маркировки.

Подача этикетки синхронизирована с движением конвейера. Оптический датчик обнаруживает продукт в зоне нанесения, после чего система автоматически запускает полный цикл: отделение этикетки от подложки, её подача к поверхности, прижим и подмотка отработанной подложки. Всё происходит без вмешательства оператора.

Ключевой параметр для любого этикетировщика — точность позиционирования. У PFL-180S заявлено отклонение не более ±1 мм. Такая погрешность незаметна визуально и соответствует требованиям большинства отраслевых стандартов, включая маркировку с переменными данными (штрих-коды, даты, номера партий).

Производительность устройства достигает 300 этикеток в минуту. Однако реальный показатель зависит от размеров упаковки и длины этикетки: чем крупнее продукт и длиннее наклейка, тем ниже достигаемая скорость цикла. Но даже при крупноформатной таре установка сохраняет производительность, существенно превосходящую ручной труд.

Система управления и программное обеспечение

Управление этикетировщиком осуществляется через сенсорную панель, на которой установлено фирменное программное обеспечение МАГИКОН. Интерфейс позволяет сохранять и оперативно переключать профили настроек под различные типы этикеток и тары.

Что это даёт на практике: если на одной линии выпускается несколько видов продукции в упаковке разного размера, оператору достаточно загрузить готовый профиль из памяти системы, и машина автоматически подстроит скорость подачи, момент отрыва этикетки и усилие прижима. Перенастройка занимает секунды, а не минуты, что особенно ценно при частых сменах формата.

Программное обеспечение построено на понятной логике: основные параметры вынесены на главный экран, редкие регулировки скрыты в меню более глубокого уровня. Для обучения персонала не требуется специального технического образования — достаточно краткого инструктажа.

Дополнительное оснащение: термодатер и струйный принтер

PFL-180S допускает установку опционального печатающего модуля — термодатера или струйного принтера.

Важно, что печать и наклеивание происходят в едином цикле: одна машина выполняет обе операции, не требуя отдельного принтера и дополнительного конвейерного пространства.

Интеграция в производственную линию

Этикетировщик PFL-180S спроектирован для встраивания в существующую конвейерную линию. Он устанавливается над лентой транспортёра таким образом, чтобы этикетка наносилась вертикально или горизонтально в зависимости от ориентации продукта.

Оптический датчик регистрирует момент прохождения изделия и формирует сигнал на запуск цикла. Машина не требует физического контакта с продуктом для его обнаружения — бесконтактный метод исключает повреждение хрупкой упаковки.

Для линии с частыми пусками и остановами предусмотрен режим работы по сигналу от вышестоящего контроллера. Возможна синхронизация скорости подачи этикетки со скоростью конвейера.

Отрасли применения

Благодаря универсальности конструкции и широкому диапазону размеров этикетки, PFL-180S применим в различных сферах промышленности.

Пищевая промышленность. Коробки с кондитерскими изделиями, замороженными полуфабрикатами, бакалеей, напитками — все они требуют чёткой маркировки с указанием состава, даты изготовления и штрих-кода. PFL-180S легко встраивается в упаковочные линии хлебозаводов, молочных комбинатов, мясоперерабатывающих цехов.

Фармацевтическая отрасль. Здесь требования к точности маркировки наиболее строгие: ошибка нанесения информации о серии или сроке годности может привести к отзыву партии. Высокая точность позиционирования (±1 мм) и возможность интеграции струйного принтера для нанесения уникальных серийных номеров делают PFL-180S полноценным звеном системы этикетировки.

Бытовая химия и косметика. Упаковка в виде картонных блоков, блистеров, подарочных наборов с плоскими верхними и боковыми гранями обрабатывается без перекосов и морщин. Аккуратный прижим сохраняет товарный вид упаковки.

Электроника и автокомпоненты. Пластиковые контейнеры, лотки с деталями, пеналы с комплектующими — машина способна наносить этикетки вертикально и горизонтально на поверхности из различных материалов (картон, пластик, металл), если они имеют плоскую геометрию.

Эксплуатация и техническое обслуживание

Простота конструкции PFL-180S обеспечивает минимальные требования к обслуживанию. Оператору необходимо контролировать наличие этикеток в рулоне и своевременно заменять его. Подмотка подложки осуществляется автоматически — отработанная лента наматывается на приёмный вал и не требует постоянного внимания.

Периодическое обслуживание сводится к очистке направляющих от пыли и клеевых следов, проверке затяжки креплений и, при необходимости, замене изнашивающихся элементов. Металлические компоненты из алюминия практически не подвержены коррозии, что особенно значимо при работе в условиях повышенной влажности.

Срок гарантии на оборудование составляет 12 месяцев. Производитель обеспечивает техническую поддержку и поставку запасных частей.

Сравнение с альтернативными решениями

На рынке представлено несколько типов автоматических этикетировщиков. PFL-180S занимает нишу универсальных напольных машин, ориентированных на среднюю и высокую производительность.

• Ручные аппараты — самые дешёвые, но их скорость ограничена физическими возможностями оператора. Подходят для мелких серий и не поддаются масштабированию.
• Настольные этикетировщики — компактны, но обычно работают с одной плоскостью нанесения (только верх или только бок). Не все модели интегрируются в линию без дополнительных транспортёров.
• Портальные роботизированные системы — максимально гибкие, но стоимость в разы выше, а программирование требует высокой квалификации. Экономически оправданы при очень частой смене формата и сложной геометрии продукта.

PFL-180S представляет собой золотую середину: надёжный напольный аппарат, способный работать в линии 24/7 с минимальным участием персонала, при этом цена остаётся доступной для предприятий среднего масштаба.

Монтаж и запуск

Установка этикетировщика не требует специальной подготовки помещения. Машина поставляется в сборе, достаточно установить её на ровный пол, отрегулировать высоту и угол подачи под конкретный конвейер, подключить питание 220 В.

Первичная настройка включает загрузку рулона с этикетками, заправку подложки, установку базовых параметров через сенсорную панель и пробный пуск.

В случае использования термодатера или струйного принтера добавляется этап настройки печати: выравнивание оттиска, регулировка температуры термоголовки (для термодатера), калибровка капель (для струйного принтера). Эти процедуры выполняются однократно и не требуют повторной калибровки при смене профиля продукции.

Технические характеристики

Заключение

Автоматический этикетировщик PFL-180S — продуманное и надёжное оборудование для тех производств, где требуется стабильное, точное и быстрое нанесение этикеток на плоские поверхности упаковки. Удачная комбинация конструкционных материалов, широкий диапазон размеров этикеток, нанесение в двух плоскостях (горизонтально и вертикально), простое управление и возможность установки печатающего модуля делают эту машину универсальным инструментом для пищевых, фармацевтических, логистических и прочих предприятий.

Если на вашем производстве стоит задача автоматизировать участок маркировки, повысить скорость и исключить ошибки персонала — PFL-180S станет эффективным и экономически оправданным приобретением.
